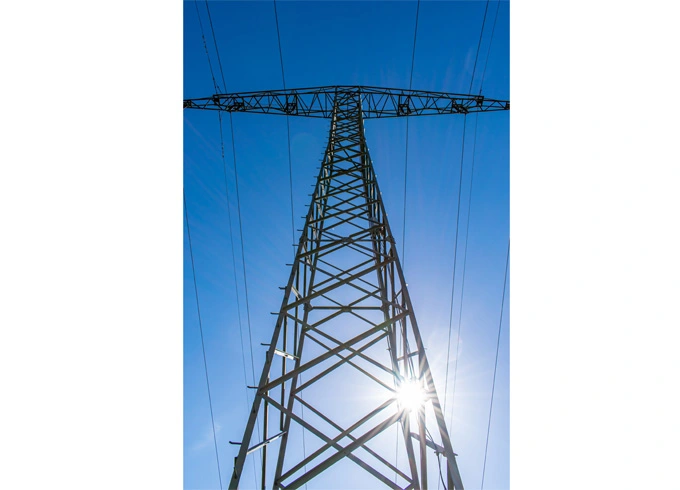

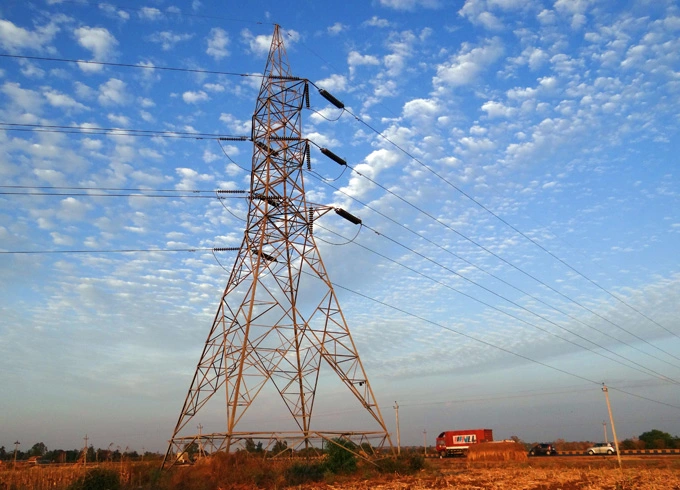

Башня линии электропередачи, также известная как электрический пилон, представляет собой высокую конструкцию, которая поддерживает воздушную линию электропередачи. Как правило, это стальная решетчатая башня, хотя современные конструкции могут также включатьРешетчатые стальные столбыДля достижения аналогичной прочности и долговечности с оптимизированной эстетикой. Передающие башни в электрических сетях несут высоковольтные линии электропередачи, которые перемещают объемную электроэнергию от генерирующих станций к электрическим подстанциям, где она доставляется конечным пользователям. Башни передачи делятся на четыре категории: подвесные башни, натяжные башни, тупиковые терминальные башни и транспонированные башни.
| Напряжение | 10кВ до 1100кВ |
| Форма стали | Угловая/трубчатая сталь |
| Тип решетки | 3/4 ножки решетки |
| Тип башни | Башня подвеса, башня напряжения, мертвая башня, структура подстанции |
| Высота | 10 м-100 м |
| Схема | Одиночная/двойная цепь |
| Материал | 1. Высокопрочная низколегированная конструкционная сталь: Q420B, которая эквивалентна ASTM Gr60 2. Высокопрочные низколегированные конструкционные стали: Q355B, что эквивалентно ASTM Gr50 или S355JR. 3. углеродистая конструкционная сталь: Q235B, который эквивалентен ASTM A36 или S235JR |
| Сварка | AWS D1.1 |
| Обработка поверхности | Горячее погружение гальванизировать/картина/покрытие порошка |
| Гальванизирование горячего погружения | ГБ/Т 13912-2002, ИСО 1461 ЭН, АСТМ/А123 или эквивалент |
| Стандарт заварки | AWS D1.1, AS554, стандарт AS 4100 или эквивалент |
| Землетрясение класс | 8 класс |
| Обертывание льда | 5-10 мм |
| Вертикальная | 1 / 1000 |
| Рабочая температура | -45 ° C - 45 ° C |
| Гайки & болты | Главным образом ранг 6,8 и 8,8 ИСО 898 болты и для китайца, стандарта ИСО и ДИН |
| Срок службы | 30/50 лет |

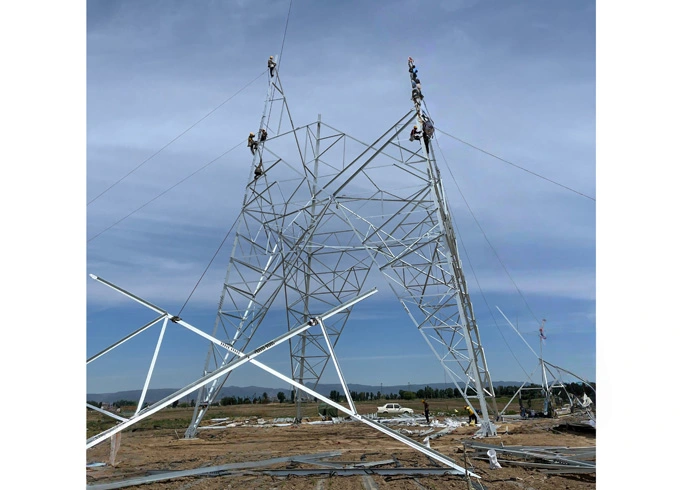

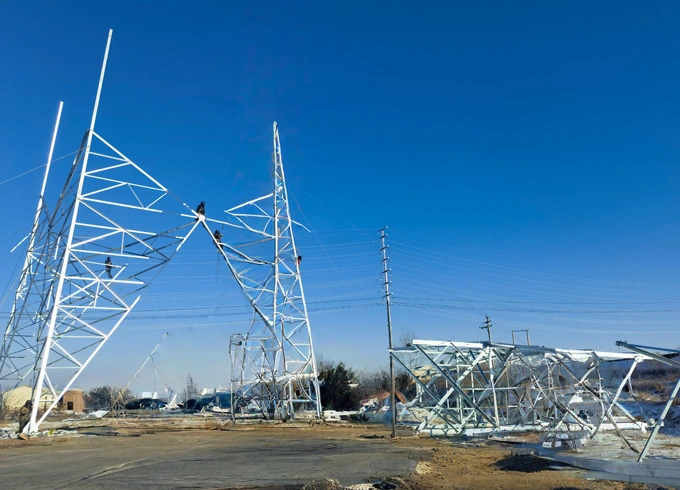

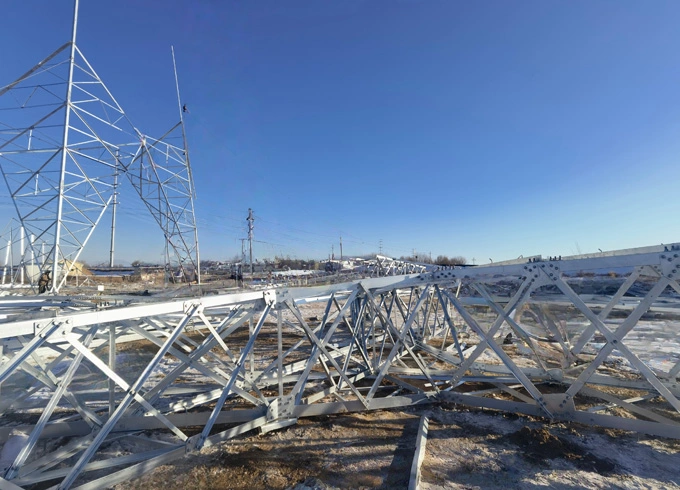

Наши электрическиеУгловая башняМожет быть изготовлен из угловой стали, стальной трубы или обоих. Мы конструируем башни для того чтобы быть высокой безопасностью с высоким материальным использованием как йо контролируют цену. И сырье от надежных поставщиков стали, с которыми мы сотрудничаем на протяжении десятилетий. На этапе сварки в нашем процессе изготовления принимаются сварка CO₂ и автоматическая сварка под флюсом. И отчет по испытанию фабрики и тип тест доступны если требуется.
1. Мы используем новейшее программное обеспечение: PLS и MS Tower, STW, SAP2000, TWsolid, SLCAD, AutoCAD,
2. Доступны коды дизайна:
1) Китайский национальный стандарт:
A. Для башенных и полюсных конструкций надземных линий электропередачи: DL/T 5154-2002 Техническое регулирование проектирования
Б. Для учреждения надземных передающих линий: Техническое регулирование ДЛ/Т 5219-2005 для конструировать учреждение надземных передающих линий
2) Американский стандарт:
A. ASCE 10-97-2000 Проектирование решетчатых стальных конструкций передачи
B. ACI 318-02 Требования Строительного кодекса для бетонных конструкций
3. Мы можем предложить необходимый тест башни: тест нагрузки, тип тест и другие согласно запросу и все тесты проведены государственным органом.

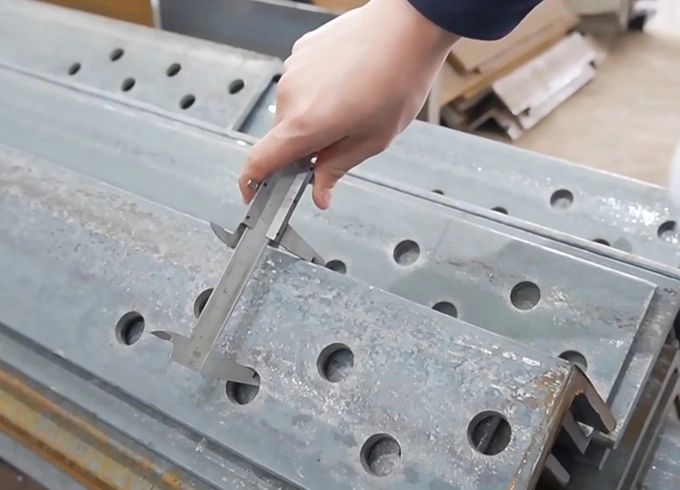

4. Проверка качества: После системы ИСО 9001 и строго осмотра КК для сырья, теста собрания следа перед массовым производством, проверки размера, теста гальванизирования и выдавать отчет о фабрики перед пересылкой и для количества и для качества.
Мы оснащены ведущей производственной линией угловой стали с ЧПУ и линией обработки пластин с ЧПУ, которая вводится, а также с другими 200 комплектами производственного оборудования, чтобы обеспечить надлежащее производство и качество проектов стальных башен.
