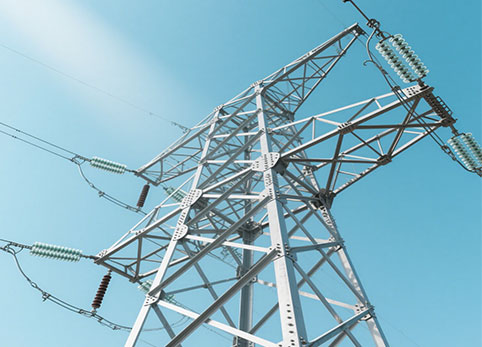

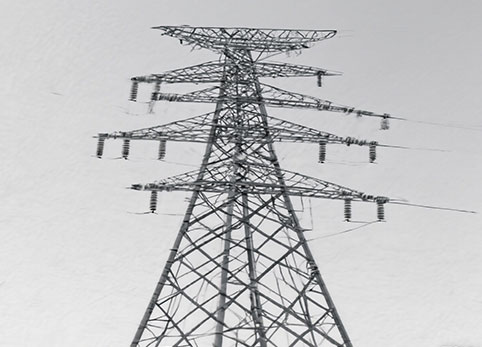

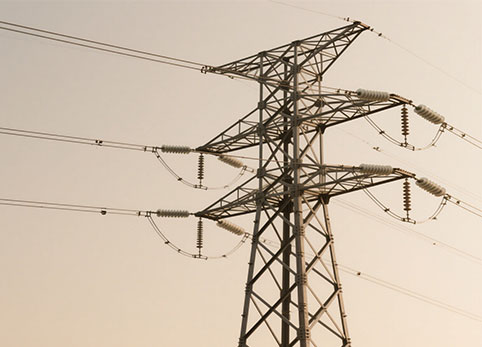

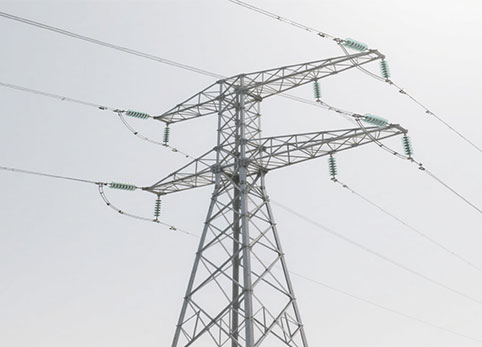

Башни линии электропередачи 220 кВ спроектированы для передачи электроэнергии на большие расстояния с высокой пропускной способностью, образуя критическую основу современных электрических сетей. ДоверенныеПроизводители электрических башенПроектирование и производство этих тяжелых решетчатых стальных (или монопольных/бетонных) конструкций для обеспечения эффективного распределения электроэнергии на 220 киловольт между подстанциями, ветряными электростанциями и промышленными коридорами с минимальными потерями в линии. Наши башни передачи 220 КВ исполняют с китайскими стандартами ГБ, и построены для весьма устойчивости погоды пока обеспечивающ 30 лет структурной целостности с горяч-погружением гальванизированной защитой от коррозии.
| Напряжение | 220кВ |
| Тип башни | Башня подвеса, башня напряжения, мертвая башня, структура подстанции |
| Высота | 10 м-100 м |
| Схема | Одиночная/двойная цепь |
| 1. Высокопрочная низколегированная конструкционная сталь: Q420B, которая эквивалентна ASTM Gr60 2. Высокопрочные низколегированные конструкционные стали: Q355B, что эквивалентно ASTM Gr50 или S355JR. 3. углеродистая конструкционная сталь: Q235B, который эквивалентен ASTM A36 или S235JR | |
| Сварка | AWS D1.1 |
| Обработка поверхности | Горячее погружение гальванизировать/картина/покрытие порошка |
| Гальванизирование горячего погружения | ГБ/Т 13912-2002, ИСО 1461 ЭН, АСТМ/А123 или эквивалент |
| Стандарт заварки | AWS D1.1, AS554, стандарт AS 4100 или эквивалент |
| 8 класс | |
| Обертывание льда | 5-10 мм |
| Вертикальная | 1 / 1000 |
| Рабочая температура | -45 ° C - 45 ° C |
| Гайки & болты | |
| Срок службы | 30/50 лет |
1. более высокая мощность передачи
Линии 220 кВ несут в 2-4 раза больше мощности, чем башни 132 кВ, что снижает потребность в нескольких линиях и требованиях к праву прохода (ROW).
Обеспечивает эффективную передачу энергии на большие расстояния с меньшими потерями энергии.
2. Уменьшенные потери передачи
Более низкие потери сопротивления и коронного разряда, повышение энергоэффективности.
Идеально подходит для интеграции солнечной/ветряной электростанции, сводя к минимуму потери возобновляемой энергии.
3. Эффективная с точки зрения затрат инфраструктура
Меньше башен на км требовалось против решеток низшего напряжения, режа материальные и трудовые затраты 20-35%.
Более низкий срок обслуживания благодаря оптимизированному распределению нагрузки.
4. Расширение сетки в будущем
Легкий путь обновления до 400 кВ + с минимальными структурными изменениями.
Поддерживает интеллектуальные сетевые датчики для мониторинга в реальном времени (проекты с поддержкой IoT).
Правильная установка и содержание имеют решающее значение для долговечности и безопасности башен передачи 220KV. Следуйте этому, шаг за шагом, руководству по наилучшей практике:
1. Опрос сайта и фонд
Проведение геотехнических испытаний (несущая способность грунта> 150 кН/м²).
Используйте железобетонные фундаменты с антикоррозийными покрытиями.
2. Башня Ассамблеи
Пре-соберите модульные разделы решетки для более быстрого раскрытия.
Болтовые соединения затянуты до 450 Нм (стандарт ISO 898-1).
3. Установка проводника
Приложите контроль напряжения (предел удлиненности 10-15%) для проводников АКСР.
Поддерживайте минимальный дорожный просвет 7-8 метров.
1. Полугодовые инспекции
Проверьте герметичность болтов, пятна ржавчины и стабильность фундамента.
Используйте тепловизионные дроны для обнаружения горячих точек.
2. Предотвращение коррозии
Наносите эпоксидные покрытия, богатые цинком, каждый От 5 до 8 лет.
Замените неудачные слои гальванизирования (ASTM A123 уступчивое).
3. Управление растительности
Очистите деревья в пределах 15-20 метров, чтобы предотвратить воспламенение.
4. Напоминание о безопасности
Всегда обесточивайте линии перед техническим обслуживанием (OSHA 1910,269).
Используйте лестницы FRP и комплекты СИЗ для лазания по башне.
